Optiken für Geräte mit Lichtleitkabel ermöglichen die zuverlässige Erfassung heißer Objekte auch bei hohen Umgebungstemperaturen.

Unterschiedliche Baugrößen und Blickwinkel erlauben eine gezielte Anpassung des Erfassungsbereichs an den jeweiligen Abstand und die Einbausituation. Passendes Zubehör erleichtert zudem die Montage und schützt die Optik vor Verschmutzung.

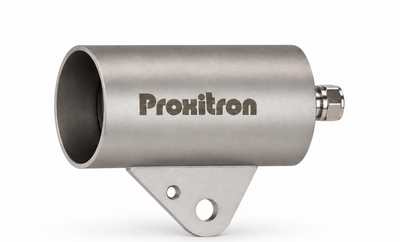

Große Optiken für Geräte mit Lichtleitkabel

Typ	Artikel-Nr.	Blickwinkel	Umgebungstemperatur
OAA 154	6049B	1,5°	bis +150 C
OAA 154 H	6049A	1,5°	bis +290 C
OAA 204	6043A	2°	bis +150 C
OAA 404	6050A	4°	bis +150 C
OAA 703	6048A	7°	bis +150 C
OAA 264	6047A	2 x 25°	bis +150 C

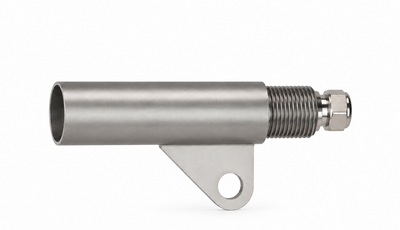

Kleine Optiken für Geräte mit Lichtleitkabel

Typ	Artikel-Nr.	Blickwinkel	Umgebungstemperatur
OACF 154	6036O	1,5°	bis +290 C
OACF 154 H	6036R	1,5°	bis +290 C, Strahlungswärme an der Optikseite +600 °C
OACF 204	6036K	2°	bis +290 C
OACF 671	6037H	20°	bis +290 C
OACF 704	6036L	7°	bis +290 C
OACF 672 H	6037E	20°	bis +290 C

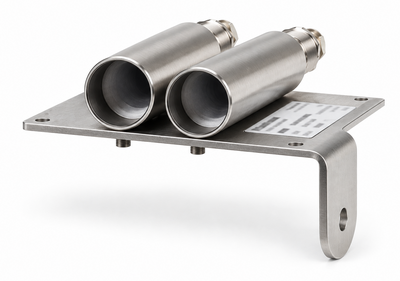

Große Optiken für Reflexlichtschranken

Typ	Artikel-Nr.	Blickwinkel	Umgebungstemperatur
OADF 104	6039A	1,7°	bis +290 C
OATF 154	6036F	1,5°	bis +290 C

Zubehör für Optiken

Bezeichnung	Typ	Artikel-Nr.	Durchmesser	Material	Passend für	Weiteres
Blasvorsatz	OL 34	9828Q	57 mm	Edelstahl	OKA, OAA, LAA, LSA, LRA, LTA	Gewinde M55 für optionales Schutzrohr
Blasvorsatz	OL 44	9828B	25 mm	Edelstahl	OKA, OAA, LAA, LSA, LRA, LTA

Blickfeld der Optiken nach Entfernung

Optik	1m	2m	3m	4m	5m
OAA 154	40 mm	65 mm	100 mm	135 mm	170 mm
OAA 204	40 mm	75 mm	130 mm	185 mm	240 mm
OAA 404	70 mm	130 mm	210 mm	290 mm	370 mm
OAA 703	70 mm	170 mm	270 mm	370 mm	470 mm
OAA 264	40 x 350 mm	75 x 950 mm	130 x 1550 mm	185 x 2150 mm	240 x 2750 mm
OACF 154	25 mm	45 mm	80 mm	115 mm	150 mm
OACF 204	40 mm	95 mm	150 mm	205 mm	260 mm
OACF 704	70 mm	170 mm	270 mm	370 mm	470 mm

Häufige Fragen zu Optiken für Lichtleitkabel

Welche Funktion hat die Optik bei einem Hot Metal Detektor?

Die Optik erfasst die vom heißen Objekt ausgehende Infrarotstrahlung und leitet sie über das Lichtleitkabel an den Hot Metal Detektor weiter. Dadurch kann die Sensorelektronik geschützt außerhalb des unmittelbaren Heißbereichs montiert werden.

Welchen Einfluss hat der Blickwinkel der Optik?

Der Blickwinkel bestimmt zusammen mit dem Erfassungsabstand die Größe des erfassten Bereichs. Ein kleiner Blickwinkel ermöglicht eine gezielte Erfassung, während ein größerer Blickwinkel einen entsprechend größeren Bereich abdeckt. Das tatsächliche Blickfeld der einzelnen Optiken kann der Tabelle auf dieser Seite entnommen werden.

Worauf ist bei der Auswahl einer Optik zu achten?

Bei der Auswahl sind insbesondere der Erfassungsabstand, die Größe und Position des heißen Objekts, die Umgebungstemperatur sowie die verfügbare Einbausituation zu berücksichtigen. Außerdem müssen Optik, Lichtleitkabel und Hot Metal Detektor technisch miteinander kompatibel sein.

Für welche Temperaturen sind die Optiken geeignet?

Je nach Ausführung sind Optiken für Umgebungstemperaturen bis +150 °C oder +290 °C erhältlich. Für besonders hohe thermische Belastungen stehen weitere Varianten zur Verfügung. Bei einzelnen Ausführungen ist auf der Optikseite eine Strahlungswärme von bis zu +600 °C zulässig. Entscheidend sind immer die technischen Angaben der jeweiligen Optik.

Weitere technische Informationen zu den aufgeführten Optiken finden Sie in unseren technischen Datenblättern. Passende Lichtleitkabel in verschiedenen Längen ermöglichen eine flexible Verbindung zwischen Optik und Sensor.

Unterstützung bei der Auswahl

Sie sind unsicher, welches Lichtleitkabel und welche Optik für Ihre Anwendung geeignet sind? Wir prüfen gemeinsam die Einbausituation, den Temperaturbereich und den erforderlichen Erfassungsabstand und unterstützen Sie bei der Auswahl der passenden Komponenten.
