Industrie-Pyrometer OKS A – schnelle Temperaturmessung ab Raumtemperatur
Berührungslose Temperaturmessung für Metalle und Keramik – mit Ansprechzeiten ab 5 ms.
Proxitron Pyrometer der Serie OKS A erfassen die Temperatur von Metallen und keramischen Materialien schnell und berührungslos. Mit Messbereichen von 20 bis 850 °C oder 30 bis 1.000 °C begleiten sie thermische Prozesse bereits ab Raumtemperatur – vom Erwärmen über die Verarbeitung bis zum Abkühlen.
Die stationären Infrarot-Pyrometer verbinden einen niedrigen Messbereichsanfang mit Ansprechzeiten ab 5 ms. Dadurch eignen sie sich besonders für dynamische Prozesse, bei denen schnelle Temperaturänderungen für die Steuerung und Überwachung relevant sind. Typische Einsatzbereiche sind die Metallverarbeitung, Wärmebehandlung, Löt- und Sinteranlagen sowie die Keramikindustrie.
Drei unterschiedliche Festoptiken ermöglichen die Anpassung an Objektgröße und Messabstand. Mit der Nahoptik sind Messfelder ab 1,7 mm Durchmesser bei 95 mm Messabstand möglich. Das integrierte LED-Pilotlicht erleichtert die Ausrichtung auf die Messstelle.
Über den Analogausgang und die RS-485-Schnittstelle mit Modbus RTU lassen sich die Temperaturmessgeräte in übergeordnete Mess- und Regelsysteme integrieren. Der einstellbare Emissionsgrad unterstützt die Anpassung an unterschiedliche Materialien und Oberflächen.
Passendes Pyrometer anfragen »
Unsere Pyrometer OKS A im Überblick
Produkteigenschaften
✓ Zwei Messbereiche: 20–850 °C und 30–1.000 °C
✓ Kurze Einstellzeiten t95 ab 5 ms
✓ Spektralbereich von 3–5 µm
✓ Messfehler laut Datenblatt: 0,6 % vom Messwert + 1 K
✓ Nah-, Standard- und Fernoptik zur Anpassung an die Messstelle
✓ Messfelddurchmesser ab 1,7 mm mit Nahoptik bei 95 mm Messabstand
✓ Emissionsgrad von 0,05 bis 1,00 einstellbar
✓ Integriertes, zuschaltbares LED-Pilotlicht
✓ Integrierter Maximal- und Minimalwertspeicher
✓ 4–20-mA-Analogausgang
✓ RS-485-Schnittstelle mit Modbus RTU
✓ Parametrierung und Messwertauswertung über Windows-Software
✓ Robustes M40-Edelstahlgehäuse, Schutzart IP65
✓ Umgebungstemperatur von 0 bis +70 °C
✓ Umfangreiches Zubehör für Montage, Anschluss und Schutz

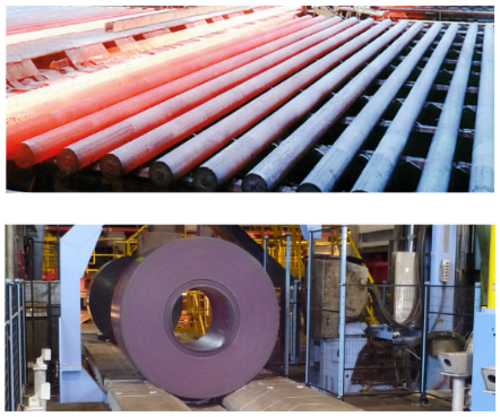

Anwendungsbereiche
Die Proxitron Industrie-Pyrometer OKS A eignen sich für Mess-, Steuerungs- und Überwachungsaufgaben bei der Verarbeitung von Metallen und Keramik. Besonders interessant sind Anwendungen, in denen sowohl niedrige Anfangstemperaturen als auch hohe Verarbeitungstemperaturen erfasst werden sollen.
- Temperaturüberwachung beim Erwärmen und Abkühlen
- Prozesssteuerung in Industrieöfen
- Temperaturmessung beim Härten und Vergüten
- Überwachung von Löt- und Schweißprozessen
- Temperaturüberwachung in Sinteranlagen
- Messaufgaben in der Metallverarbeitung und Stahlindustrie
- Temperaturmessung an keramischen Werkstücken
- Anlagen- und Ofenbau
Parametrierung und Auswertung am PC
Mit der zugehörigen Windows-Software passen Sie das Pyrometer an Ihre Messaufgabe an und können Temperaturverläufe anzeigen, speichern und auswerten.
Die Software ermöglicht unter anderem:
- Einstellung des Emissionsgrads
- Anpassung der Einstellzeit
- Festlegung eines Teilmessbereichs
- Einstellung des Maximal- und Minimalwertspeichers
- Anzeige, Speicherung und Auswertung der Messwerte
Für die Verbindung zwischen RS-485-Schnittstelle und USB-Anschluss des PCs steht der Schnittstellenadapter SIC 485 UD zur Verfügung.
Produktauswahl – sechs Ausführungen für Ihre Messaufgabe
Die Serie OKS A bietet zwei Temperaturbereiche mit jeweils drei Optiken. Wählen Sie die Ausführung passend zur erwarteten Objekttemperatur, zur Größe der Messstelle und zum verfügbaren Messabstand.
| Typ | Artikel-Nr. | Messtemperaturbereich | Optik |
| OKS 10 A08.194 S10 | 6926A | 20 bis 850 °C | Nahoptik |
| OKS 10 A10.194 S10 | 6926B | 30 bis 1.000 °C | Nahoptik |
| OKS 11 A08.194 S10 | 6926C | 20 bis 850 °C | Standardoptik |
| OKS 11 A10.194 S10 | 6926D | 30 bis 1.000 °C | Standardoptik |
| OKS 12 A08.194 S10 | 6926E | 20 bis 850 °C | Fernoptik |
| OKS 12 A10.194 S10 | 6926F | 30 bis 1.000 °C | Fernoptik |
Für eine zuverlässige Temperaturmessung sollte das Messobjekt das Messfeld vollständig ausfüllen. Die Messfelddurchmesser in Abhängigkeit vom Abstand finden Sie in den jeweiligen Produktdatenblättern.
Downloads
Passendes Zubehör für Industrie-Pyrometer OKS A
Montage, Anschluss und Schutz lassen sich mit dem Proxitron Zubehör an die Einbausituation anpassen. Für erhöhte Umgebungstemperaturen und verschmutzte Einsatzbereiche stehen unter anderem ein Kühlgehäuse mit Blasvorsatz, ein separater Luftblasvorsatz und Schutzrohre zur Verfügung.
| Zubehör | Typ | Artikel-Nr. |
| Montagewinkel, fest | DAK 304 | 6913D |
| Montagewinkel, justierbar | DAK 305 | 6913E |
| Anschlusskabel, 2 m | ST S10/12-2 | 9847H |
| Anschlusskabel, 5 m | ST S10/12-5 | 9847D |
| Schnittstellenadapter RS-485 auf USB | SIC 485 UD | 9861E |
| Luftblasvorsatz | DAK 303 | 6913C |
| Kühlgehäuse mit Blasvorsatz | DAK 302 | 6913B |
| Kabelschutzkappe | DAK 329 | 6913X |
| Schutzrohr, 100 mm | DAK 319 | 6913L |
| Schutzrohr, 300 mm | DAK 320 | 6913M |
Das Zubehör ist separat erhältlich und nicht im Lieferumfang des Pyrometers enthalten.
Häufige Fragen zu Pyrometern OKS A
Welche Temperaturen können die Pyrometer OKS A messen?
Je nach Ausführung beträgt der Messtemperaturbereich 20–850 °C oder 30–1.000 °C. Damit ermöglichen die Geräte eine berührungslose Temperaturmessung bereits ab Raumtemperatur bis zu hohen Verarbeitungstemperaturen. Die zulässige Umgebungstemperatur des Pyrometers beträgt ohne zusätzliche Kühlung 0 bis +70 °C.
Für welche Materialien eignet sich die Serie OKS A?
Die Pyrometer sind für die Temperaturmessung von Metallen und keramischen Materialien ausgelegt. Bei der Auswahl sind neben dem Temperaturbereich auch die Oberfläche und der Emissionsgrad des Messobjekts zu berücksichtigen. Der Emissionsgrad lässt sich am Gerät über die Software anpassen.
Wie schnell erfolgt die Temperaturmessung?
Die minimale Einstellzeit t95 beträgt 5 ms. Sie beschreibt die Zeit, bis das Messsignal 95 % einer Temperaturänderung erreicht. Die Einstellzeit lässt sich über die Software an den jeweiligen Prozess anpassen.
Welche Optik ist für meine Anwendung geeignet?
Die passende Optik richtet sich nach Objektgröße und Messabstand. Nah-, Standard- und Fernoptik bieten unterschiedliche Messfeldgrößen. Mit der Nahoptik ist beispielsweise ein Messfelddurchmesser von 1,7 mm bei 95 mm Abstand möglich. Entscheidend ist, dass die zu messende Fläche das Messfeld vollständig ausfüllt.
Wie lassen sich die Pyrometer in eine Anlage integrieren?
Die Geräte verfügen über einen 4–20-mA-Analogausgang sowie eine RS-485-Schnittstelle mit Modbus RTU. Für die Parametrierung und Messwertauswertung am PC stehen die zugehörige Windows-Software und ein optionaler RS-485-USB-Adapter zur Verfügung.
Welches Pyrometer passt zu Ihrem Prozess?
Sie möchten Temperaturen beim Erwärmen, Abkühlen oder in einem thermischen Verarbeitungsprozess zuverlässig erfassen?
Proxitron unterstützt Sie bei der Auswahl des passenden Pyrometers und Zubehörs.
Nennen Sie uns Material, Temperaturbereich, Objektgröße, Messabstand und Umgebungsbedingungen.
Wir prüfen Ihre Messaufgabe und erstellen Ihnen ein passendes Angebot.
