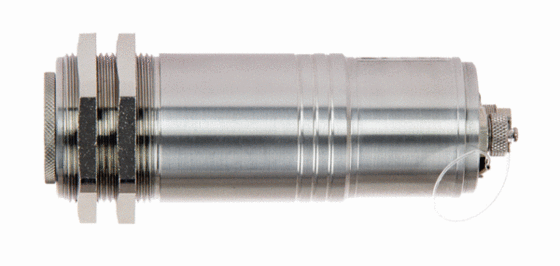

Industrie Pyrometer OKS GE Q

Stationäre Pyrometer der Serie OKS GE und OKS Q messen berührungslos die Temperatur von Metallen und geben diese als Analogsignal aus. Für die Messung stehen verschiedene Varianten mit Messbereichen zwischen 75 °C und 2500 °C zur Auswahl. Die OKS Pyrometer sind speziell für Steuerungs- und Überwachungsaufgaben in der Metallindustrie konzipiert.

Anwendungsbereiche

  • Temperaturmessung von Metallen

  • Temperaturüberwachung an Pressen

  • Prozesssteuerung in Öfen

  • Härten

  • Vorwärmen

  • Schmieden

  • Schweißen

  • Gießen

  • Walzen

  • Vergüten

  • Forschung und Entwicklung

  • Stahl-und Walzwerke

  • Schmiedebetriebe

  • Pressenwerke

  • Löt-, Sinter- und Härteanlagen

Bei der Auswahl eines Pyrometers ist der Spektralbereich ausschlaggebend. Für eine hohe Messgenauigkeit ist der Einsatz eines Pyrometers mit einem möglichst kurzwelligen Spektralbereich empfehlenswert. Die Quotientenpyrometer der Serie OKS Q ermöglichen aufgrund ihrer Quotientenkorrektur hochgenaue Messungen unabhängig von der Oberflächenbeschaffenheit eines Metallobjektes und dessen Emissionsfaktor. Die OKS GE Pyrometer eignen sich hingegen besonders zur Temperaturmessung von Metall im niedrigen Temperaturbereich ab 75 °C.

Unterschiedliche Optiken sorgen für die optimale Anpassung an die Objektgröße. Um Messfehler zu vermeiden, muss der Messfleck stets so gewählt werden, dass das Objekt diesen komplett ausfüllt.

Ein integriertes LASER- Pilotlicht erleichtert das Pyrometer exakt auf das Messobjekt auszurichten, da das Pilotlicht in seiner Größe dem Messfeld annähernd entspricht.

Alle Geräte verfügen über einen Steckeranschluss mit 0/4 - 20 mA Analogausgang, sowie einer galvanisch getrennten RS- 485 Schnittstelle, die auch einen parallelen Betrieb von bis zu 32 Pyrometern über MODBUS RTU ermöglicht. Die dazugehörige mehrsprachige Windows Software ermöglicht neben der Anpassung des Messbereiches und des Emissionsgrad, ebenfalls die Anzeige, Aufzeichnung und Auswertung der Messdaten in °C / °F, sowie die Einstellung des Maximal/- Minimalwertspeichers und der Messrate des Pyrometers.

Separate Anschlußkabel stehen in unterschiedlicher Länge zur Verfügung und das umfangreiche Zubehörprogramm erlaubt die Anpassung an diverse Einsatzbedingungen.



OKSL Q - Für stark schwankende Objekte

Das Quotientenpyrometer OKSL Q ermöglicht die Temperaturmessung auf sich stark bewegende Metallobjekte. Die Spezialoptik erlaubt eine genau Messung bereits bei einer 10% Bedeckung des Messfeldes durch das Material. Dieses Pyrometer ist daher besonders für Steuerungs- und Überwachungsaufgaben in Gießereien oder in der Drahtherstellung konzipiert. Die Quotientenkorrektur erreicht hochgenaue Messungen unabhängig von der Oberflächenbeschaffenheit des Metallobjektes oder Schwankungen des Emissionsgrades.

Die Optik und das Lichtleitkabel sind für Umgebungstemperaturen bis 250 °C ausgelegt, so dass die Messung nahe des heißen Materials erfolgen kann.

Software (Windows)

Die integrierte RS 485-Schnittstelle erlaubt per Software die Anzeige und Anpassung folgender Parameter:

  • Temperaturanzeige °C / °F

  • Messbereichseinstellung

  • Emissionsgradeinstellung

  • Maximalwertspeicher

  • Einstellzeit (95% Zeit)

  • 0/4-20 mA Ausgangsfunktion

Features im Überblick

  • Temperaturmessung von +75 °C bis +2500 °C

  • Emissionsgrad unabhängige Messung (OKS Q Serie)

  • bis zu 0,5% Messgenauigkeit

  • Ansprechzeiten ab 5 ms

  • verschiedene Optiken

  • robustes M40 Edelstahlgehäuse

  • Umgebungstemperatur bis +70 °C

  • Kühlmantel bis +200 °C

  • integriertes LASER Pilotlicht

  • integrierter Maximal- und Minimalwertspeicher

  • 0/4 - 20 mA Ausgang

  • galvanisch getrennte RS-485 Schnittstelle

  • Messbereich, Emissionsgrad und Messrate über Software einstellbar

  • Windows Software zur Parametrierung, Messwertanzeige, Speicherung und Auswertung

  • vielfältiges Zubehör
