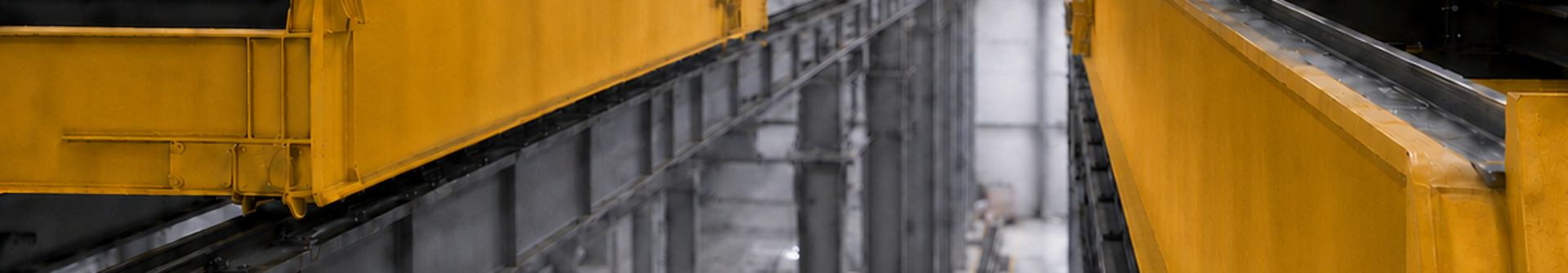

Ausgangssituation: Mehrere Brückenkrane auf einer Kranbahn

In Produktions- und Lagerhallen transportieren Brückenkrane Coils, Bleche, Brammen, Werkzeuge oder andere schwere Güter. Häufig arbeiten zwei oder mehr Krane im selben Fahrbereich. Für einen sicheren und effizienten Materialfluss gilt:

• kontinuierliche Überwachung des Abstands zwischen benachbarten Kranen
• frühzeitige Erkennung einer kritischen Annäherung
• zuverlässiger Betrieb auch bei Staub, Vibrationen und anspruchsvollen Industriebedingungen

Ziel: Kollisionen vermeiden, Anlagen schützen und die Kranverfügbarkeit erhöhen

Herausforderung: Grenzen einfacher Kollisionsschutzsysteme

Mechanische Puffer, Endschalter oder punktuell arbeitende Sensoren reagieren häufig erst bei sehr geringer Distanz. Unter rauen Einsatzbedingungen zeigen sich weitere Nachteile:

❌ Keine kontinuierliche Information über den tatsächlichen Abstand
❌ Späte Reaktion mit abruptem Bremsen oder ungeplantem Stillstand
❌ Störungen durch Staub, Dampf, Fremdlicht oder wechselnde Zieloberflächen
❌ Hoher Verschleiß bei kontaktierenden Systemen und mechanischen Komponenten

Folgen: Kollisionsrisiken, Schäden an Kranen und Lasten, Produktionsausfälle sowie erhöhter Wartungs- und Instandsetzungsaufwand.

Lösung: Proxitron Laser-Distanzsensor LMA/LMB 101

Der Proxitron Laser-Distanzsensor LMA/LMB 101 erfasst große Entfernungen berührungslos und präzise. Die Kransteuerung kann dadurch mehrstufig reagieren – von der Vorwarnung über die Geschwindigkeitsreduzierung bis zum Stopp.

Zentrale Eigenschaften:

✅ Messdistanz bis 150 m – abhängig von Ziel und Umgebungsbedingungen
✅ Hohe Messgenauigkeit von ± 1 mm
✅ Drei frei parametrierbare Digitalausgänge
✅ Analogausgang 0/4–20 mA, RS-485 und Modbus RTU
✅ LMB mit Edelstahl-Kühlgehäuse für Umgebungstemperaturen bis 200 °C

Für die Anwendung stehen zwei Ausführungen zur Verfügung:

• LMA 101 für normale industrielle Umgebungstemperaturen
• LMB 101 mit Kühlung für thermisch besonders belastete Bereiche
• Zubehör für Montage, Schutzschlauch und Luftreinigung der Optik

Zu unseren Laser-Distanzsensoren >>

Funktionsprinzip

Der Sensor sendet einen Laserimpuls zur gegenüberliegenden Zielfläche. Aus dem zurückkehrenden Lichtsignal bestimmt er die Entfernung und gibt sie fortlaufend an die Anlagensteuerung aus.

Mehrere Abstandsbereiche ermöglichen eine abgestufte Reaktion:

• Normalbetrieb bei ausreichendem Sicherheitsabstand
• Warnung oder reduzierte Fahrgeschwindigkeit bei Annäherung
• Stoppbefehl vor Unterschreitung des festgelegten Mindestabstands

Vorteile für den Betrieb

Anlagen- und Prozessschutz

• frühzeitiges Erkennen gefährlicher Annäherungen
• kontrolliertes Abbremsen vor dem Mindestabstand

Wirtschaftlichkeit

• weniger kollisionsbedingte Schäden, Reparaturen und Produktionsunterbrechungen
• berührungslose und damit verschleißarme Abstandsmessung

Automatisierung

• kontinuierlicher Messwert für die SPS und transparente Überwachung der Kranpositionen
• parametrierbare Schaltpunkte und flexible Einbindung über Analogsignal oder Modbus RTU

Typische Einsatzbereiche

• Kollisionsschutz für Brückenkrane und Hallenkrane
• Abstandsüberwachung von Kranen auf gemeinsamer Kranbahn
• Coil-Lager, Blechlager und Stahl-Service-Center
• Stahlwerke, Walzwerke und Stranggießanlagen
• Schwerlastkrane in Produktions- und Montagehallen
• Positionierung und Annäherungsüberwachung von Kranbrücken
• Materiallogistik für Coils, Brammen, Bleche und Werkzeuge
• Krananlagen unter Staub, Vibration und erhöhter Temperatur
• Automatisierte Kransteuerungen und fahrerlose Transportprozesse
• Retrofit und Modernisierung bestehender Krananlagen

Fazit

Der Kollisionsschutz von Brückenkranen erfordert eine frühzeitige und zuverlässige Erfassung des tatsächlichen Abstands. Mit dem Laser-Distanzsensor LMA/LMB 101 stellt Proxitron der Kransteuerung kontinuierliche Messwerte und frei parametrierbare Schaltsignale zur Verfügung.

Durch die berührungslose Abstandsmessung lassen sich:

• kritische Annäherungen frühzeitig erkennen
• Fahrgeschwindigkeiten kontrolliert reduzieren und Kollisionen vermeiden
• Anlagenverfügbarkeit erhöhen sowie Wartungs- und Stillstandskosten senken

Damit unterstützt die Laser-Abstandsmessung sichere und effiziente Kranbewegungen in der Stahlindustrie. Die Auslegung ist anhand von Distanz, Zielreflektivität, Montageposition und Umgebung zu prüfen. Sicherheitsbezogene Funktionen erfordern zusätzlich eine sicherheitstechnische Bewertung der Gesamtanlage.
