Funktionsprinzip eines induktiven Sensors – einfach erklärt

Das Funktionsprinzip eines induktiven Sensors basiert auf einem elektromagnetischen Feld. Im Inneren des Sensors befindet sich eine Spule, die an der aktiven Sensorfläche ein hochfrequentes elektromagnetisches Feld erzeugt. Dieses Feld bildet den Erfassungsbereich des Sensors.

Nähert sich ein metallisches Objekt der aktiven Fläche, entstehen im Metall sogenannte Wirbelströme. Sie entziehen dem elektromagnetischen Feld Energie und dämpfen es. Die Sensorelektronik erkennt diese Veränderung und wandelt sie in ein elektrisches Schaltsignal um.

Vereinfacht läuft die Metallerkennung in vier Schritten ab:

1. Der induktive Sensor erzeugt ein elektromagnetisches Feld.
2. Ein Metallobjekt nähert sich der aktiven Sensorfläche.
3. Das Metall dämpft das elektromagnetische Feld.
4. Die Elektronik erkennt die Veränderung und gibt ein Signal aus.

Dieses Signal kann von einer SPS, Maschinensteuerung oder Auswerteeinheit verarbeitet werden. Die Steuerung erhält dadurch eine eindeutige Information, zum Beispiel: Metallteil vorhanden, Werkstück erkannt, Position erreicht oder Endlage geschaltet.

Was erkennt ein induktiver Sensor?

Ein induktiver Sensor erkennt metallische und elektrisch leitfähige Materialien. Dazu gehören unter anderem:

• Stahl
• Edelstahl
• Aluminium
• Messing
• Kupfer
• andere Metalllegierungen

Typische Zielobjekte sind Werkstücke, Rohre, Bleche, Dosen, Schrauben, Muttern, Bolzen, Zahnräder, Wellen, Halterungen, Maschinenteile und metallische Werkstückträger.

Nicht-metallische Materialien wie Kunststoff, Holz, Glas oder Papier werden von einem klassischen induktiven Sensor nicht direkt erkannt. Ein Metallobjekt hinter einer nicht-metallischen Abdeckung kann jedoch erfasst werden, wenn es sich noch innerhalb des Erfassungsbereichs befindet.

Nicht jedes Metall beeinflusst das elektromagnetische Feld gleich stark. Eisenhaltige Metalle wie Stahl werden häufig über einen größeren Abstand erkannt als Aluminium, Kupfer oder Messing. Der tatsächlich nutzbare Schaltabstand hängt deshalb auch vom Material, von der Größe und von der Form des Zielobjekts ab.

Typische Aufgaben: Metall erkennen, Position abfragen, Prozess überwachen

Induktive Sensoren werden überall dort eingesetzt, wo metallische Objekte sicher erkannt werden müssen. Die Aufgaben reichen von einer einfachen Anwesenheitskontrolle bis zur Prozessüberwachung in anspruchsvollen Industrieanlagen.

Im Maschinenbau erkennt ein induktiver Näherungsschalter beispielsweise, ob ein metallisches Bauteil eine bestimmte Position erreicht hat. Das kann die Stellung eines Hebels, die Endlage eines Zylinders, die Position eines Werkstückträgers oder die Anwesenheit eines Maschinenteils sein.

In Förderanlagen und automatisierten Fertigungslinien erfassen induktive Sensoren Metallteile auf einem Förderband, zählen Werkstücke oder überwachen Bewegungen. Die Maschinensteuerung kann dadurch prüfen, ob ein Bauteil vorhanden und korrekt positioniert ist oder ob der nächste Prozessschritt gestartet werden darf.

Auch in Verpackungsmaschinen, Dosenlinien, Stahlwerken, Walzwerken und Anlagen zur Metallverarbeitung übernehmen induktive Sensoren wichtige Aufgaben bei der Metallerkennung, Werkstückerfassung, Positionsabfrage und Prozesskontrolle.

Induktive Sensoren in rauen Industrieumgebungen

Induktive Sensoren arbeiten kontaktlos und besitzen keine mechanisch beweglichen Schaltelemente. Dadurch sind sie verschleißarm und für viele industrielle Umgebungsbedingungen geeignet.

Schmutz, Öl, Staub, Feuchtigkeit oder Vibrationen beeinträchtigen induktive Sensoren in vielen Anwendungen weniger als optische oder mechanische Lösungen. Deshalb werden sie häufig im Maschinenbau, Anlagenbau, in der Fördertechnik, Automatisierung, Verpackungsindustrie, Stahlindustrie, in Walzwerken und Wärmebehandlungsanlagen eingesetzt.

In besonders anspruchsvollen Anwendungen reicht ein Standardsensor jedoch nicht immer aus. Bei der Auswahl müssen unter anderem folgende Faktoren berücksichtigt werden:

• hohe oder niedrige Temperaturen
• starke Vibrationen
• mechanische Belastungen
• Verschmutzung, Öl oder Feuchtigkeit
• Material- und Positionstoleranzen
• Abstand zwischen Sensor und Metallobjekt
• Einbau in metallischer Umgebung

Ein Sensor für eine saubere Montagelinie hat andere Anforderungen als ein induktiver Näherungsschalter für ein Stahlwerk, eine Dosenlinie oder den Bereich einer Ofenanlage.

Beispiele aus der Praxis: Metallteile, Werkstücke und Objekte sicher erfassen

In der industriellen Praxis wird nicht immer nach dem Begriff „induktiver Sensor“ gesucht. Häufig beschreiben Anwender direkt ihr Problem. Sie suchen zum Beispiel nach einer Möglichkeit, Metallteile auf einem Förderband zu erkennen, Werkstücke in einer Maschine zu erfassen, Dosen in einer Produktionslinie zu zählen oder die Position eines metallischen Bauteils zuverlässig zu überwachen.

Ein typischer Anwendungsfall ist die Erkennung von Metallteilen auf einem Förderband. Dabei muss ein Sensor feststellen, ob ein Werkstück, ein Blechteil, ein metallischer Träger oder ein anderes Metallobjekt an einer bestimmten Stelle vorhanden ist. Je nach Anlage spricht man auch davon, Metallteile auf einem Förderband zu erfassen, Werkstücke auf einer Förderstrecke zu erkennen, Metallobjekte in einer Transportanlage zu detektieren oder die Anwesenheit eines Bauteils in einem automatisierten Prozess zu signalisieren.

Ähnliche Aufgaben gibt es bei der Positionsabfrage metallischer Bauteile in Maschinen, bei der Endlagenerkennung beweglicher Komponenten, bei der Anwesenheitskontrolle von Blechen, bei der Erkennung von Dosen in einer Produktionslinie oder bei der Werkstückerfassung in automatisierten Fertigungsanlagen. Entscheidend ist immer: Das metallische Objekt muss zuverlässig erkannt werden, damit der nachfolgende Prozess sicher gesteuert werden kann.

Schaltabstand und Reichweite: Wie weit erkennt ein induktiver Sensor?

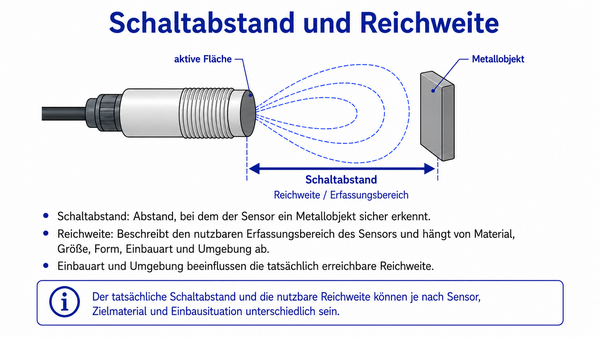

Der Schaltabstand beschreibt den Abstand, bei dem ein induktiver Sensor ein metallisches Objekt erkennt und ein Signal ausgibt. Er ist eines der wichtigsten Kriterien bei der Auswahl eines induktiven Näherungsschalters.

In einfachen Anwendungen reicht ein geringer Abstand zwischen Sensor und Metallobjekt. Ein größerer Schaltabstand kann erforderlich sein, wenn der Sensor nicht direkt am Objekt montiert werden kann oder wenn Hitze, Verschmutzung, Vibrationen und mechanische Toleranzen ausgeglichen werden müssen.

Die tatsächlich erreichbare Reichweite wird unter anderem beeinflusst durch:

• Material des Zielobjekts
• Größe und Form des Metallteils
• Sensorbauform und Sensordurchmesser
• bündige oder nicht bündige Montage
• Umgebungstemperatur
• metallische Bauteile in der Umgebung
• mögliche Störeinflüsse

Ein großes Stahlobjekt wird in der Regel über einen größeren Abstand erkannt als ein kleines Objekt aus Aluminium, Messing oder Kupfer. Entscheidend ist deshalb nicht nur der theoretische Schaltabstand aus dem Datenblatt, sondern die zuverlässige Erkennung unter den tatsächlichen Prozessbedingungen.

Bündiger und nicht bündiger Einbau

Bei induktiven Sensoren wird zwischen bündigem und nicht bündigem Einbau unterschieden.

Ein bündig einbaubarer Sensor kann so in eine metallische Halterung oder Maschinenkonstruktion montiert werden, dass seine aktive Fläche mit der Umgebung abschließt. Diese Montage ist platzsparend und bietet einen guten mechanischen Schutz.

Ein nicht bündig einbaubarer Sensor benötigt seitlich mehr Freiraum. Dadurch kann sich das elektromagnetische Feld weiter ausbreiten, sodass je nach Sensortyp ein größerer Schaltabstand möglich ist.

Welche Einbauart geeignet ist, hängt von der Anwendung, dem benötigten Schaltabstand und der metallischen Umgebung des Sensors ab.

Vorteile induktiver Sensoren

Induktive Sensoren bieten zahlreiche Vorteile für industrielle Anwendungen:

• berührungslose Erkennung metallischer Objekte
• kein mechanischer Verschleiß durch das Schalten
• schnelle Reaktion bei dynamischen Prozessen
• hohe Wiederholgenauigkeit
• robuste und langlebige Bauweise
• zuverlässige Funktion bei vielen industriellen Umgebungsbedingungen
• geringer Wartungsaufwand
• geeignet für hohe Schaltfrequenzen und viele Schaltvorgänge

Dadurch eignen sich induktive Näherungsschalter besonders für Werkstückerkennung, Positionsabfrage, Endlagenkontrolle, Zählaufgaben und Prozessüberwachung.

Wann ist ein induktiver Sensor die richtige Lösung?

Ein induktiver Sensor ist meist die richtige Wahl, wenn ein metallisches Objekt schnell, zuverlässig und berührungslos erkannt werden soll.

Typische Aufgaben sind:

• Metallteile auf einem Förderband erkennen
• Werkstücke in Maschinen und Anlagen erfassen
• Positionen metallischer Bauteile überwachen
• Endlagen kontaktlos kontrollieren
• Dosen, Bleche, Schrauben oder Bolzen zählen
• Drehzahlen und Bewegungen überwachen
• Metallobjekte bei Schmutz, Öl oder Vibration erkennen
• Rohre oder Werkstücke in anspruchsvollen Industrieanlagen detektieren

Für Kunststoff, Glas, Holz, Flüssigkeiten oder Pulver ist ein induktiver Sensor dagegen häufig nicht geeignet. Abhängig vom Material und der Anwendung können kapazitive, optische oder andere Sensorprinzipien die bessere Lösung sein.

Auswahl des passenden induktiven Sensors

Die Auswahl eines induktiven Sensors hängt immer von der konkreten Anwendung ab. Ein Sensor zur einfachen Anwesenheitserkennung benötigt andere Eigenschaften als ein Näherungsschalter für eine heiße Umgebung, ein Walzwerk, eine Dosenlinie oder eine stark verschmutzte Förderanlage.

Für die Auswahl sollten folgende Fragen beantwortet werden:

• Welches Metall soll erkannt werden?
• Wie groß und wie geformt ist das Zielobjekt?
• Welcher Schaltabstand wird benötigt?
• Wie schnell bewegt sich das Objekt?
• Soll eine Anwesenheit, Position oder Endlage erkannt werden?
• Muss ein Objekt gezählt oder eine Drehbewegung überwacht werden?
• Gibt es Hitze, Kälte, Schmutz, Öl, Staub, Feuchtigkeit oder Vibrationen?
• Ist ein bündiger oder nicht bündiger Einbau erforderlich?
• Welche Bauform, Betriebsspannung und Anschlussart werden benötigt?
• Wie wird das Signal von der Maschinensteuerung verarbeitet?

Je genauer die Einbausituation und die Prozessbedingungen bekannt sind, desto zuverlässiger lässt sich der passende induktive Sensor auswählen. Eine technische Anwendungsberatung kann helfen, Fehlauslegungen, unsichere Schaltsignale und ungeplante Anlagenstillstände zu vermeiden.

Konkrete Anwendungsfälle für induktive Sensoren


Werkstückerkennung auf einem Förderband

In Förderanlagen erkennt ein induktiver Sensor, ob sich ein metallisches Werkstück an einer bestimmten Position befindet. Das Zielobjekt kann ein Blechteil, Metallträger, Gehäuse, Bolzen oder anderes Bauteil sein.
Die Steuerung erhält ein eindeutiges Signal: Werkstück vorhanden oder nicht vorhanden. Induktive Sensoren eignen sich deshalb für die Werkstückerkennung auf Förderstrecken, die Anwesenheitskontrolle von Metallteilen und die Objekterkennung in Materialflussanlagen.

Positionsabfrage in Maschinen und Anlagen

Bei der Positionsabfrage erkennt ein induktiver Sensor, ob ein metallischer Schlitten, Hebel, Anschlag, Greifer oder Werkstückträger eine definierte Position erreicht hat.
Die Maschinensteuerung kann damit prüfen, ob ein Prozessschritt abgeschlossen wurde und der nächste Arbeitsschritt sicher gestartet werden darf. Der Sensor arbeitet dabei als Positionssensor, Näherungsschalter oder berührungsloser Metallsensor.

Endlagenerkennung an beweglichen Komponenten

An Zylindern, Klappen, Schiebern, Greifern oder linearen Achsen kann ein induktiver Näherungsschalter eine Endlage berührungslos erkennen.
Sobald sich das metallische Zielobjekt im Erfassungsbereich befindet, erhält die Steuerung eine Rückmeldung. Der Sensor kann dadurch mechanische Endschalter ersetzen oder ergänzen und zur Endlagenkontrolle und Positionsüberwachung eingesetzt werden.

Dosen und metallische Verpackungen erkennen

In Verpackungsmaschinen und Dosenlinien erfassen induktive Sensoren metallische Dosen, Deckel, Behälter oder Führungselemente. Sie prüfen, ob eine Dose vorhanden ist, zählen metallische Verpackungen oder überwachen den Transport durch die Anlage.
Induktive Dosensensoren eignen sich besonders für schnelle Produktionslinien, in denen eine zuverlässige Dosenerkennung, Dosenkontrolle oder Zählung erforderlich ist.

Schrauben, Bolzen und metallische Kleinteile erfassen

Induktive Sensoren erkennen auch kleine Metallteile wie Schrauben, Muttern, Bolzen, Hülsen, Nägel oder Stanzteile.
In Montageprozessen und Zuführanlagen lässt sich damit prüfen, ob ein Bauteil vorhanden, richtig zugeführt oder korrekt positioniert wurde. Typische Aufgaben sind Teilekontrolle, Kleinteilerkennung und Anwesenheitsprüfung.

Drehzahl und Bewegung überwachen

Zur Drehzahlüberwachung erkennt ein induktiver Sensor metallische Zähne, Nocken, Schraubenköpfe oder andere regelmäßig vorbeilaufende Metallteile an einem rotierenden Bauteil.
Aus den erfassten Impulsen lassen sich Bewegung, Stillstand, Drehzahl oder Geschwindigkeit ableiten. Diese Anwendung ist typisch für Förderanlagen, Antriebe, Wellen, Zahnräder und Maschinenkomponenten.

Metallteile in rauen Umgebungen erkennen

In Bereichen mit Schmutz, Öl, Staub, Feuchtigkeit oder Vibrationen sind induktive Sensoren häufig eine robuste Lösung zur Metallerkennung.
Mit einer für die jeweiligen Bedingungen geeigneten Bauform können sie auch in Stahlwerken, Walzwerken, Wärmebehandlungsanlagen, im Maschinenbau und in stark belasteten Produktionsumgebungen eingesetzt werden.
