Anwendungen> Seitliche Schlingen im Walzverfahren von Langprodukten

Ermittlung von seitlichen Schlingen im Walzverfahren von Langprodukten


Typ:

Art.-Nr.:

Einsatzbereich:

Industriebereich:

LMB 100

5200D

Berührungslose Distanzmessung auf heißes Material

Stahlindustrie

Kunde / Branche / Anlagenbauer

Endkunde AFV Beltrame / Herstellung von Profilen. Walzwerk in San Didero (TO) - Italien

Beschreibung der Anwendung

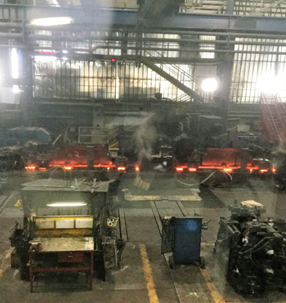

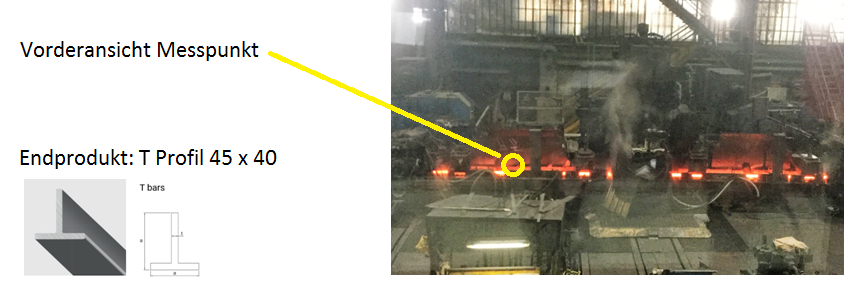

Rechteckige Knüppel kommen aus dem Wärmeofen und laufen über 19 Walzgerüste. Das Material ist 8 bis 10 Meter lang und wird in ein T Profile gewalzt. Während des Walzverfahrens herrschen zwischen den unterschiedlichen Walzgerüsten Spannkräfte, die zu einer Materialsenkung- bzw. Erhöhung oder sogar seitlichen Deformierung des Materials führen. Die Materialsenkung oder Erhöhung wird durch eine Schlingenkontrolle (HMD Scanner) überwacht. Die seitliche Verschiebung, die bei dieser Materialsorte häufiger auftritt, kann mit einer Abstandkontrolle überwacht werden. Der Analogausgang wurde auf den gewünschten Abstandsbereich parametriert. Durch die Erkennung der seitlichen Verschiebung kann die Stoßkraft des vorgeschalteten Walzgerüstes angepasst werden.

Kundenproblem

Die Materialtemperatur liegt bei 1000 °C und die Laufgeschwindigkeit bei 6,5 m /Sek. Gerät soll mit höchster Genauigkeit eine Abstandänderung von der Seite ermitteln.

Bisherige Lösung / Wettbewerbsprodukt

Tests des Kunden mit IFM Sensor zur Distanzmessungen, die im Werk schon für andere Kontrollen einsetzt werden, waren negativ, da das Messergebnis durch die hohe Materialtemperatur beeinträchtigt wurde.

Proxitron Lösung

Laser Distanz Sensor LMB 100, der für Objekttemperaturen bis 1350 °C einsetzbar ist.

Vorteil gegenüber bisheriger Lösung oder Wettbewerb

Sehr stabiles Signal und hohe Messgenauigkeit. Zuverlässiger Betreib auch bei sehr hohen Objekttemperaturen (hier 1000 °C). Robustes Edelstahlgehäuse mit Kühlmantel und Luftblasvorsatz auch für höhere Umgebungstemperaturen und starke Verschmutzung geeignet.

Verwendetes Zubehör

Bezeichnung

Montagefuß

Anschlusskabel

Schnittstellenwandler

Netzteil

Luftvorsatz

Typ

HM 2

ST S8-2

SIC 485U S6

PPS 2

OL 35

Art.-Nr.

9816B

9850O

9861F

9853B

9828R
